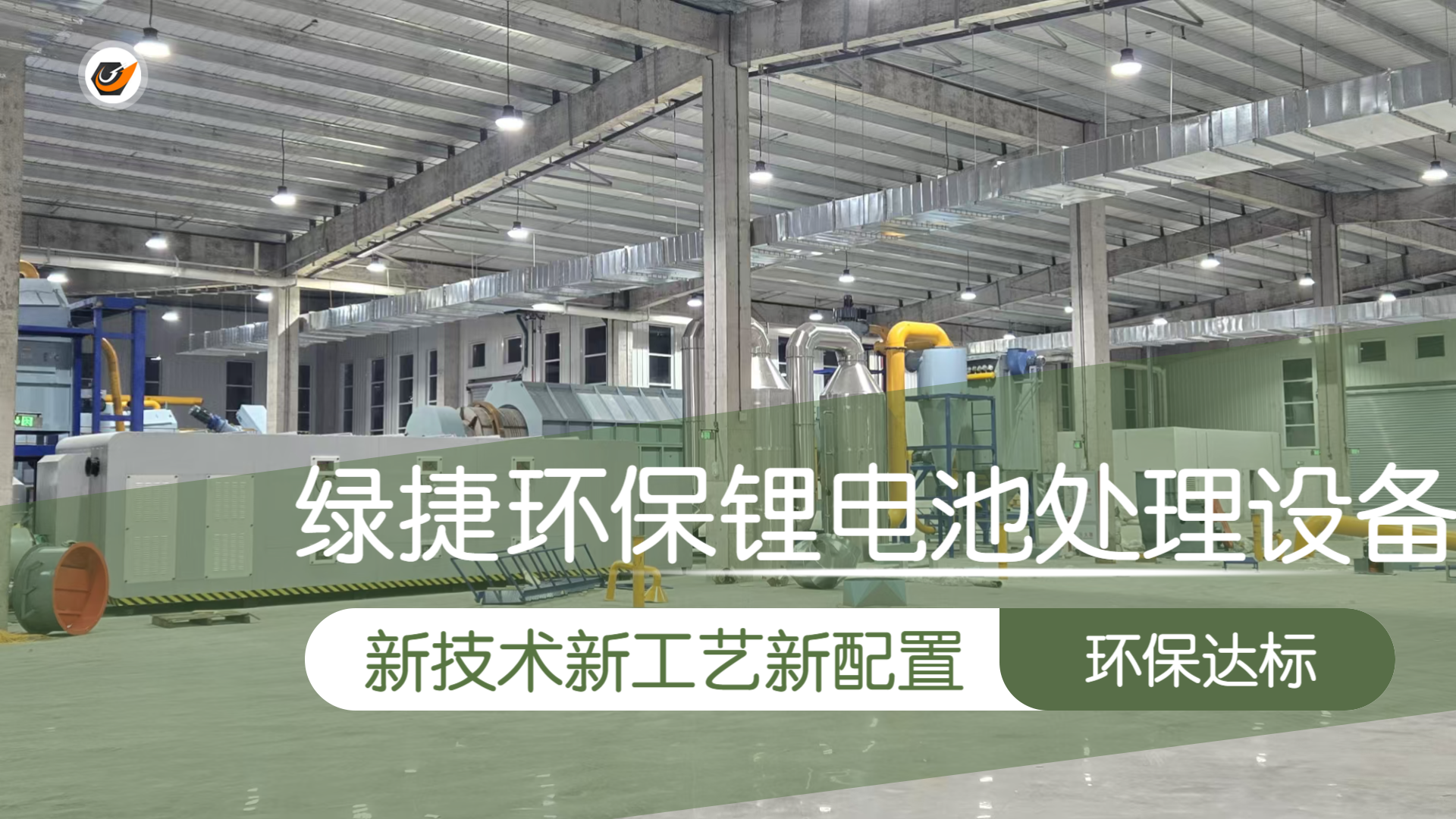

綠捷環保鋰電池回收處理設備廠家專注于鋰電池正負極片的回收處理，核心為一套完整的極片破碎分選設備系統。該系統適用于處理不同規格的廢舊鋰電池極片材料，通過多級粉碎、篩分與除塵工藝，實現黑粉與金屬材料的有效分離，具備高效、環保、自動化程度高等特點，符合當前資源循環利用的發展方向。
整機基本參數
設備整體尺寸為長28.8米、寬7米、高4.82米，結構緊湊且布局合理，適合工業化連續作業。電機電壓適配工業常用380V與220V雙電壓系統。設計處理能力為每小時2000公斤。
工藝流程與設備功能說明
整套系統采用“預處理—粉碎—篩分—再粉碎—再篩分—除塵—成品輸送”的多級處理流程，確保物料充分解離與高效回收。
首先，通過上料輸送機將廢舊極片送入系統，設備采用半密閉結構，有效防止物料在輸送過程中外溢。隨后進入雙軸撕碎機，配備30+30千瓦雙電機，將大塊極片初步撕碎至8至10厘米大小，避免后續設備卡料。撕碎過程中產生的微量粉塵，通過設備上部加裝的抽煙系統導入除塵管道，實現初步控塵。
撕碎后的物料由大傾角鏈板輸送機提升至下一工序。該輸送機具備上下密封蓋結構，形成良好密閉環境，有效抑制粉塵逸散，同時提升輸送效率。
物料進入一級粉碎機，功率75千瓦，將極片粉碎至5至8毫米的顆粒。粉碎過程中產生的粉塵通過主機自帶的風力出料系統和上部除塵罩集中收集，經管道輸送至除塵系統。為保障風機壽命，出料風壓系統配備11千瓦風機，采用高錳鋼鑄造外殼并加裝耐磨襯板，顯著提升設備耐用性。
粉碎后的物料經風壓系統輸送至滾筒篩粉機，功率4千瓦。該設備采用全網出料設計，通過上部氣流抽吸與下部篩網脫落雙重方式分離黑粉，有效解決傳統滾筒篩下料慢、效率低的問題。
篩分后的物料由出料輸送機送至二級粉碎機，再次進行深度粉碎，進一步釋放殘留黑粉。二級粉碎同樣配備75千瓦粉碎機和11千瓦出料風壓系統，確保物料穩定輸送與高效粉碎。
粉碎后物料再次進入第二臺滾筒篩粉機進行精細篩分，實現更徹底的黑粉回收。該環節進一步優化空間利用率，減少設備占地。
在除塵方面，系統配置兩套旋風卸料機，作為一級除塵裝置，可初步分離大部分粉塵，減輕后續除塵壓力。旋風裝置與兩套脈沖除塵器協同運行，脈沖除塵器總功率15千瓦，具備自動清灰功能。當濾袋阻力達到設定值，系統自動關閉提升閥，啟動電磁脈沖閥，利用壓縮空氣反吹濾袋，使粉塵剝離并落入灰斗，完成清灰后恢復過濾。整個過程分室交替進行，確保系統連續運行。粉塵由灰斗下方卸灰裝置集中排出，實現環保排放。
成品物料通過四臺螺旋輸送機（每臺功率2.2千瓦）封閉輸送至噸包工位，避免二次污染，保障成品潔凈度。系統還配備完整的管道、支架、配電柜等輔助結構，確保整線穩定運行。
主要設備配置
系統包含上料輸送機、雙軸撕碎機、大傾角輸送機、一級與二級粉碎機、出料風壓系統、雙級滾筒篩粉機、旋風卸料機、脈沖除塵器、螺旋輸送機等核心設備。其中，撕碎機、粉碎機、除塵器等關鍵設備均采用大功率設計，保障處理效率。配套設備如關風機、抽離系統、篩網等均按高標準配置，確保系統協同運行。
系統優勢總結
該極片破碎分選設備具備多項突出優勢：
1. 處理效率高：雙級粉碎與雙級篩分設計，提升材料解離率與回收率；
2. 環保性能好：全過程密閉輸送，結合旋風+脈沖多重除塵，有效控制粉塵污染；
3. 設備耐用：關鍵風機采用高錳鋼與耐磨材料，延長使用壽命；
4. 自動化程度高：脈沖除塵自動清灰，減少人工干預；
5. 維護便捷：模塊化設計，設備布局合理，便于檢修與保養。
綠捷環保鋰電池回收處理設備極片破碎分選設備技術成熟、配置完整，適用于鋰電池回收企業對極片材料的規�；幚怼Ｏ到y(tǒng)兼顧效率與環保，具備較強的市場競爭力。建議在實際應用中根據廠房條件、電力容量及物料特性進行現場適配，以充分發揮設備性能，實現回收效益。
